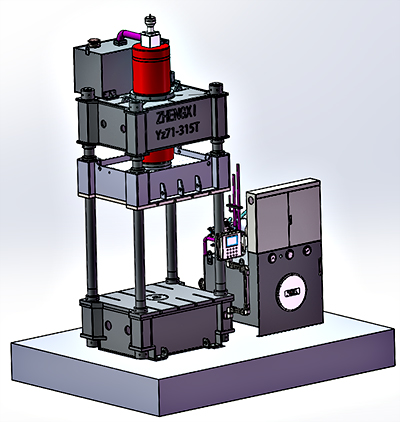

四柱液壓機電路圖【成都正西液壓機】
編輯時間:2020-10-05 作者:正西網絡-x

四柱液壓機電路圖【成都正西液壓機】

四柱液壓機在使用中比較常見,用途也非常多,從構造上也不是很復雜,今天我們主要來說說四柱液壓機的電路圖,希望看到這篇文的分析能夠幫助到您,分析說明如下:



四柱液壓機的液壓系統采用單向變量泵供油,系統壓力調至4MPa,壓力由壓力表15顯示。泵輸出的壓力油經過單向閥進入系統,其工作原理分析如下。

 四柱液壓機電路圖【成都正西液壓機】

四柱油壓機回轉刀架1.卡盤的夾緊與松開

當卡盤處于正卡(或稱外卡)且在高壓夾緊狀態下,夾緊力的大小由減壓閥8來調整,夾索力由壓力表14來顯示。當lYA通電時,閥3左位工作,系統壓力油經閥8、閥4、閥3到液壓缸右腔,液壓缸左腔的油液經閥3直接回油箱。這時,活塞桿左移,卡盤夾緊。反之,當lYA通電時,閥3右位工作,系統壓力油經閥8、閥4、閥3到液壓缸左腔,液壓缸右腔的油液經閥3直接回油箱,活塞桿右移,卡盤松開。

當卡盤處于正卡且在低壓夾緊狀態下,夾緊力的大小由減壓閥9來調整。這時,3YA通電,閥4右位工作。閥3的工作情況與高壓夾緊時相同。卡盤反卡(或稱內卡)時的工作情況與正卡相似,這里不再贅述。

 四柱油壓機

2.四轉刀架的回轉換刀時,首先是刀架松開,然后刀架轉位到指定的位置,最后刀架復位夾緊,當4YA通電時,閥6右位工作,刀架松開。當8YA通電時,液壓馬達帶動刀架正轉,轉速由單向調速閥11控制。若7YA通電時,則液壓馬達帶動刀架反轉,轉速由單向調速閥12控制。當4YA斷電時,閥6左位工作,液壓缸使刀架夾緊。

3.尾坐套筒的伸縮運動

6YA通電時,閥7左位工作,系統壓力油經減壓閥10、換向閥7¥1J尾座套筒液壓缸的左腔,液壓缸右腔油液經單向調速閥13、閥7回油箱,缸筒帶動尾座套筒伸出,伸出時的預緊力大小通過壓力表16顯示。反之,當5YA通電時,閥7右位工作,液壓系統壓力油經減壓閥10、換向閥7、單向調速閥13到液壓缸右腔,液壓缸左腔的油液經閥7流回油箱,套筒縮回。
